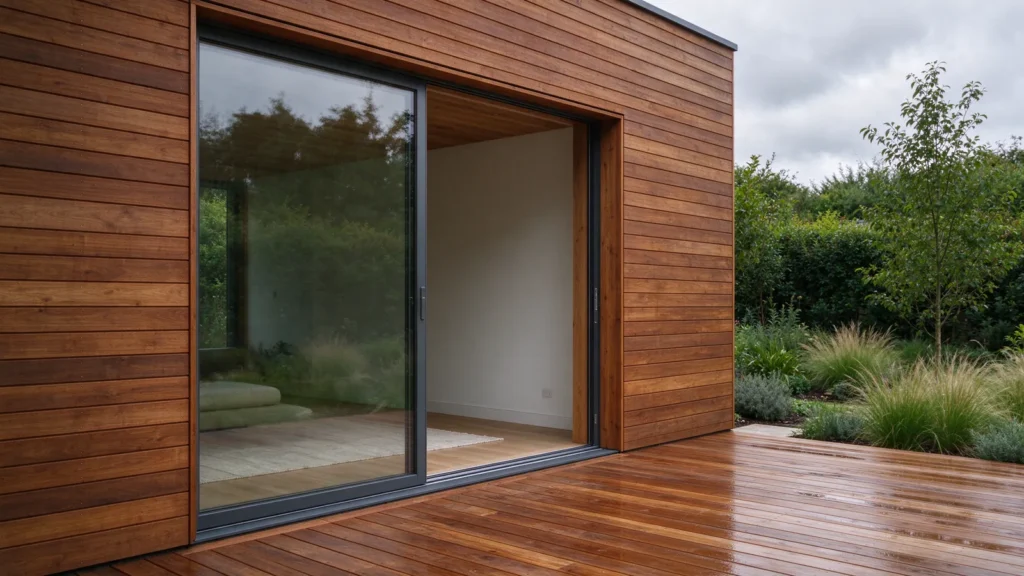

On construit souvent une extension pour une seule raison : ouvrir la maison sur le jardin. La grande baie vitrée qui fait entrer la lumière et efface la limite entre dedans et dehors est alors le cœur du projet. Dans une extension en bois, cette baie pose des questions particulières. Un mur en ossature bois est léger, et une grande ouverture y change profondément la façon dont les efforts circulent. Chez Ouest Wood Habitat, on considère que la baie vitrée se conçoit avec le mur qui l’entoure, et non comme une menuiserie qu’on viendrait glisser dans un trou. Son linteau, son seuil et son étanchéité décident de son confort et de sa durée de vie bien plus que la marque du coulissant.
Une grande ouverture dans un mur léger
Dans le mur d’une extension bois, le poids du toit descend jusqu’au plancher de façon répartie, sur toute la longueur de la paroi. Ce qui compte pour la baie, c’est ce qui se passe quand on interrompt cette paroi sur une grande largeur.
Ouvrir une grande baie dans ce mur, c’est supprimer plusieurs montants sur toute la largeur de l’ouverture. Les charges qu’ils portaient doivent être reprises et déviées de part et d’autre de la baie. C’est le rôle du linteau en haut et des montants renforcés sur les côtés.
Une grande baie réduit aussi la part de mur plein qui assure la rigidité de l’extension face au vent. Le contreventement, assuré par les panneaux fixés sur l’ossature, perd de la surface là où l’on place l’ouverture. Sur une extension très vitrée, il faut veiller à conserver assez de parois pleines, ou prévoir un contreventement complémentaire.
La taille de la baie se décide donc avec le constructeur de l’ossature. On ne choisit pas une menuiserie sur catalogue pour ensuite lui découper une place dans un mur déjà conçu. C’est l’inverse : la baie fait partie de la conception du mur, au même titre que les montants.
Le type de menuiserie entre aussi en jeu. Une baie coulissante garde ses vantaux dans le plan du mur et n’empiète ni sur la pièce ni sur la terrasse. Une baie à galandage, dont les vantaux disparaissent dans l’épaisseur du mur, demande un caisson intégré à l’ossature, à prévoir dès la construction du mur. Une baie à frappe, qui s’ouvre comme une porte, libère toute l’ouverture mais occupe de la place quand elle est ouverte. Chacune impose ses propres contraintes de structure et d’étanchéité.
Le poids de la menuiserie compte enfin. Un grand vitrage est lourd, et ce poids repose sur l’appui de la baie et sur le plancher de l’extension. On s’assure que la lisse basse et le plancher sous la baie sont prévus pour le recevoir, sans flexion qui ferait frotter les vantaux.
Cette approche a un avantage : en bois, une très grande ouverture reste tout à fait réalisable. Il suffit qu’elle soit prévue. L’ossature bois se prête bien aux façades largement vitrées, à condition de les concevoir comme telles.
Le linteau au-dessus de la baie
Le linteau est la pièce horizontale qui franchit le haut de l’ouverture. Il reprend les charges qui arrivaient sur les montants supprimés et les transmet aux côtés de la baie.
Plus la baie est large, plus le linteau doit être résistant. Sa section se calcule en fonction de la largeur de l’ouverture et des charges qu’il reçoit : poids du toit, éventuelle neige, plancher d’étage au-dessus. Ce calcul relève du constructeur ou d’un bureau d’études, et il ne s’improvise pas sur le chantier.
Le linteau repose de chaque côté sur des montants renforcés, souvent doublés, qui descendent jusqu’au plancher. Ces montants reçoivent toute la charge reprise par le linteau. Ils doivent eux-mêmes être solidement fixés et reposer sur une structure capable de la supporter.
Un linteau sous-dimensionné ne casse pas d’un coup. Il fléchit lentement. Le premier signe est souvent une baie coulissante qui se met à frotter ou à forcer, parce que le haut de son cadre se déforme sous le poids. C’est pourquoi le dimensionnement du linteau doit tenir compte de la flèche admissible pour la menuiserie, et pas seulement de sa résistance.
Pour les très grandes ouvertures, on peut faire appel à du bois lamellé-collé ou à des poutres composites, plus résistants à section égale que le bois massif. Ils permettent de franchir de grandes largeurs sans alourdir le haut de la façade.
L’appui et le seuil
En bas de la baie, l’appui et le seuil posent deux questions : comment passer de l’intérieur à l’extérieur, et comment empêcher l’eau d’entrer.
Beaucoup de propriétaires rêvent d’un passage de plain-pied, sans marche entre la pièce et la terrasse. C’est possible, mais c’est aussi la configuration la plus exigeante pour l’étanchéité. Sans ressaut, l’eau qui ruisselle sur la terrasse peut atteindre le seuil et s’infiltrer sous la menuiserie.
Le seuil plat demande donc des précautions. La terrasse extérieure doit présenter une pente qui éloigne l’eau de la baie. Un caniveau ou une grille peuvent récupérer l’eau devant le seuil. La menuiserie elle-même doit comporter un seuil conçu pour cet usage, avec une étanchéité adaptée.
Si l’on accepte un léger ressaut, la protection contre l’eau devient beaucoup plus simple. Une petite marche entre la terrasse et le seuil arrête l’eau de ruissellement. C’est souvent le compromis le plus sûr sur une façade exposée à la pluie battante.
L’appui de la baie repose sur la lisse basse de l’ossature et sur le plancher de l’extension. On veille à ce que le bois de la structure ne soit jamais exposé à l’eau qui pourrait stagner devant la baie. Une bande d’étanchéité protège le bas de l’ouverture, sous la menuiserie, et renvoie vers l’extérieur toute eau qui passerait.
Le raccord avec la terrasse se pense en même temps. Le niveau de la terrasse, celui du seuil et celui du plancher intérieur doivent être fixés ensemble, dès la conception, pour que tout s’enchaîne sans marche imprévue ni contre-pente.
L’étanchéité autour du dormant
Le dormant est le cadre fixe de la menuiserie, celui qui est solidaire du mur. Autour de lui se joue l’étanchéité à l’eau et à l’air de toute la baie.
Dans une ossature bois, plusieurs couches se rejoignent autour de l’ouverture : le pare-pluie à l’extérieur, le frein vapeur à l’intérieur, et l’isolant entre les deux. Chacune doit être raccordée soigneusement au dormant, pour que la baie ne devienne pas un trou dans l’enveloppe de l’extension.
Côté extérieur, le pare-pluie se raccorde au dormant par une bande d’étanchéité, en respectant le sens de recouvrement qui fait glisser l’eau vers l’extérieur. Côté intérieur, le frein vapeur se raccorde lui aussi au dormant, pour empêcher l’air humide de la pièce de passer dans le mur autour de la baie.
Entre le dormant et l’ossature, on laisse un jeu de pose, qu’on comble par un isolant souple ou une bande de mousse imprégnée, souvent appelée compribande. Ce matériau se dilate une fois posé et remplit l’espace, en assurant l’étanchéité à l’air et une partie de l’étanchéité à l’eau, tout en laissant la menuiserie et le bois bouger légèrement.
L’ordre de ces couches compte. On n’improvise pas l’étanchéité avec un simple cordon de mastic tout autour du cadre. Le mastic vieillit et se décolle, alors que les membranes et les bandes correctement posées assurent une protection durable.
On vérifie aussi la compatibilité des produits entre eux. Une bande d’étanchéité, un pare-pluie et une mousse imprégnée de fabricants différents ne collent pas toujours bien ensemble. Les fabricants de membranes proposent généralement des gammes complètes, pensées pour se raccorder entre elles, et c’est souvent le choix le plus sûr.
Ce travail d’étanchéité est invisible une fois les finitions posées, mais c’est lui qui évite les infiltrations, les courants d’air et la condensation autour de la baie.
La pose en applique ou en tunnel
On peut placer la baie à différents endroits dans l’épaisseur du mur. Ce choix a des conséquences sur l’isolation, l’étanchéité et l’aspect.
La pose en tunnel place la menuiserie dans l’épaisseur du mur, entre les montants de l’ossature, au fond ou au milieu de l’ouverture. Le dormant est entouré par la structure. Cette pose crée un tableau, une épaisseur de mur visible autour de la baie, côté intérieur ou côté extérieur selon sa position.
La pose en applique fixe la menuiserie contre la face du mur, souvent côté intérieur, en recouvrant l’ouverture. Le dormant vient s’appuyer sur l’ossature plutôt que de s’y loger. Cette pose facilite la continuité de l’isolation et du frein vapeur, puisque la menuiserie se raccorde directement à la couche isolante.
Le choix influence les ponts thermiques. Une baie bien placée dans le plan de l’isolant limite les pertes de chaleur autour de son cadre. Une baie décalée par rapport à l’isolant crée une zone froide, où la condensation peut apparaître.
Il influence aussi l’aspect. Une baie posée au nu extérieur donne une façade plate et contemporaine. Une baie en retrait crée une profondeur, une ombre, qui protège un peu la menuiserie de la pluie et du soleil. On choisit selon l’effet recherché et l’exposition de la façade.
Le bardage autour de la baie
Dans une extension bois, la baie est souvent entourée d’un bardage. Ce bardage doit se raccorder à la menuiserie sans faire entrer l’eau.
En bas de la baie, on pose une bavette qui récupère l’eau ruisselant sur la vitre et la rejette en avant de la façade. Elle doit dépasser du nu du bardage et se terminer par un larmier, pour que l’eau tombe dans le vide au lieu de couler sur le bois.
En haut, on protège le dessus de la menuiserie par un larmier ou une bavette haute, qui renvoie l’eau descendant le long du bardage. On aménage aussi une sortie d’air pour la lame d’air derrière le bardage, interrompue par l’ouverture.
Sur les côtés, les lames de bardage s’arrêtent contre la menuiserie ou contre une planche de rive, avec un jeu qui laisse le bois travailler. Les coupes exposées sont protégées.
Le raccord de la baie avec la maison existante, quand l’extension s’y adosse, demande la même attention. L’extension et la maison bougent chacune à leur manière, et leur jonction doit rester étanche, comme on l’explique à propos du raccord avec la maison existante.
Le confort derrière la vitre
Une grande baie vitrée apporte la lumière, mais elle influence aussi fortement le confort de la pièce, en été comme en hiver.
L’orientation est déterminante. Une baie au sud capte le soleil d’hiver, qui réchauffe la pièce gratuitement, mais elle peut surchauffer en été. Une baie à l’ouest reçoit le soleil bas et chaud de fin de journée, souvent le plus difficile à maîtriser. Une baie au nord apporte une lumière douce et constante, sans surchauffe, mais avec plus de pertes de chaleur.
La protection solaire se prévoit dès la conception. Un débord de toit au-dessus d’une baie au sud arrête le soleil haut de l’été et laisse entrer le soleil bas de l’hiver. Un store extérieur ou un brise-soleil complètent cette protection. Prévoir leur fixation et leur coffre dans l’ossature est beaucoup plus simple que de les ajouter ensuite.
Sur la côte bretonne, l’exposition au vent s’ajoute à celle du soleil. Une grande baie face aux vents dominants subit des pressions importantes et reçoit la pluie à l’horizontale. On choisit alors une menuiserie dont la classe de résistance au vent et à l’eau est adaptée à cette exposition, et on soigne d’autant plus l’étanchéité du dormant. Une baie abritée par un débord ou un retrait souffre beaucoup moins.
L’entretien enfin fait partie du confort. Les rails d’un coulissant accumulent poussière, sable et feuilles, qui finissent par gêner le glissement et boucher les évacuations d’eau du seuil. Un nettoyage régulier des rails et des orifices d’évacuation garde la baie facile à manœuvrer et étanche.
La qualité du vitrage compte aussi. Un vitrage performant limite les pertes de chaleur et réduit la sensation de paroi froide près de la baie. Il diminue aussi le risque de condensation en hiver.
Enfin, une grande surface vitrée pose la question du vis-à-vis. Une baie qui donne sur un jardin visible des voisins peut demander un aménagement, une haie, un claustra ou un rideau, pour préserver l’intimité de la pièce. D’autres conseils pour concevoir un agrandissement se trouvent dans notre rubrique extension de maison.
Questions fréquentes
Peut-on poser une très grande baie dans une extension en ossature bois ?
Oui, à condition qu’elle soit prévue dès la conception. Le linteau et les montants qui l’encadrent doivent être dimensionnés pour reprendre les charges, et l’extension doit conserver assez de parois pleines pour rester rigide face au vent. Une grande ouverture prévue d’emblée ne pose pas de difficulté particulière en bois.
Seuil de plain-pied ou petite marche ?
Le plain-pied est plus confortable, mais il demande une étanchéité soignée, une terrasse en pente et parfois un caniveau devant la baie. Une petite marche arrête l’eau de ruissellement et simplifie l’étanchéité. Sur une façade très exposée, la marche reste le choix le plus sûr.
Faut-il un linteau en lamellé-collé ?
Pas toujours. Pour une ouverture courante, un linteau en bois massif bien dimensionné suffit. Pour une très grande baie, le lamellé-collé ou une poutre composite permettent de franchir la largeur avec une section raisonnable. Le choix découle du calcul fait par le constructeur.
Comment éviter la surchauffe derrière une grande baie ?
On tient compte de l’orientation, on prévoit un débord de toit ou un brise-soleil au-dessus de la baie, et on installe un store extérieur, plus efficace qu’un store intérieur. Un vitrage adapté et une pièce qu’on peut ventiler le soir complètent le dispositif.
