Deux bâtiments qui ne bougent pas ensemble
Quand on agrandit une maison, on oublie souvent ce que raconte le sol. Le bâtiment existant, lui, a depuis longtemps fini de tasser. Ses fondations se connaissent. Il a pris son poids, angoissé un peu, puis trouvé son équilibre. Le neuf, lui, commence tout juste ce même voyage. Il posera ses charges, descendra légèrement au fil des premières saisons. Deux bâtiments, deux histoires. Et un point de contact.
On appelle cela le mouvement différentiel. L’ancien volume reste en place, le nouveau descend un peu, puis s’arrête. Ce petit écart, mesuré en millimètres, suffit à travailler la jonction entre les deux. Tout ce qui relie intimement les deux corps hérite de cette contrainte. Un raccord rigide la subit. Un raccord réfléchi l’absorbe.
Le sol joue son propre rôle dans cette histoire. Sous l’ancien bâtiment, il a été comprimé par des décennies de charges, il s’est stabilisé. Sous le neuf, il découvre une pression nouvelle, concentrée sur des fondations fraîches. Même un sol sain réagit à cette charge inédite. Le tassement du neuf n’est pas un défaut de construction, c’est une étape normale de sa vie. Ce qui devient un défaut, c’est le raccord qui refuse de l’admettre.
D’où deux logiques. On peut prétendre que l’ensemble formera un monolithe, coller strictement le neuf sur l’ancien, et espérer que rien ne bouge. C’est le plus sûr chemin vers la fissure. La deuxième logique consiste à désolidariser plutôt que coller : laisser à chaque bâtiment son droit au tassement, et prévoir une interface qui absorbe la différence. Le bon artisan choisit la seconde. Le mauvais promet la première, parce que ça rassure de dire « on colle tout ».
La conséquence pratique se lit sur les enduits. Un enduit unique, coulé d’un seul geste sur les deux volumes sans interruption, fissure presque toujours à la verticale de la jonction. Le revêtement traduit ce que la structure lui impose. À l’inverse, un enduit interrompu proprement à l’interface, avec un joint traité, laisse chaque volume porter sa finition propre. Rien ne se déchire.
Ce principe de désolidarisation structurera notre propos tout au long. Il concerne la jonction, oui. Mais aussi l’eau, l’ouverture dans un mur porteur, les réseaux qui traversent. Dans chacun de ces sujets, une mauvaise gestion du mouvement différentiel conduit au même symptôme : une fissure qui revient. Ouest Wood Habitat traite ici ce cas précis, la jonction extension maison existante, point par lequel passent presque tous les sinistres de l’agrandissement.
On parle donc au propriétaire qui agrandit. Pas à l’ingénieur structure, pas au charpentier qui calcule des fermes. Le lecteur veut comprendre ce qui se joue à l’interface, et comment exiger que le chantier la traite correctement. Les termes techniques posés ici servent à nommer les choses, rien de plus. Une fissure se décrit. Une jonction se dessine. Une désolidarisation se justifie.
Le joint de dilatation, et ce qu’il n’est pas
Le joint de dilatation remplit une fonction précise : absorber le mouvement différentiel entre deux volumes qui ne tasseront pas ensemble. Sans lui, le moindre écart de comportement se traduit en contrainte dans la structure. Le joint dit, en substance : « bouge, je te regarde ». Rien de magique. Mais rien d’optionnel non plus.
Où le place-t-on ? À l’interface. En verticalité entre le mur existant et le mur neuf, à l’endroit où les deux revêtements se rejoignent. Ce joint se dessine dans l’épaisseur de la liaison, pas dans un coin caché. Sa largeur se choisit selon l’amplitude attendue du mouvement, selon la nature du remplissage, selon la souplesse du matériau de jointure qu’on y engage.
Le remplissage mérite un mot à part. Un joint se compose d’un fond et d’un produit de surface. Le fond, souvent un matériau compressible, évite que le produit de finition ne colle au fond de la rainure, ce qui le déchirerait à la première sollicitation. Le produit de surface assure ensuite l’étanchéité et le fini. Ce détail, invisible une fois le chantier terminé, détermine la durée de vie du joint entier.
Beaucoup confondent. Un simple mastic de finition n’en tient pas lieu. Le mastic fait une étanchéité de surface, et rien d’autre. Il ne désolidarise rien. Il cache la jonction sans traiter la jonction. Quand on masque sans désolidariser, on ferme les yeux sur le problème. Le mouvement continuera, en dessous. Et il se rappellera à vous.
Le symptôme est bien connu des chantiers. La fissure revient au même endroit, malgré les reprises. On rebouche, on repeint, une saison passe, et la fissure se redessine. C’est que la nature même du raccord n’aura pas changé : rigide là où il aurait fallu souple. On parle ici d’une fissure raccord extension qui ne pardonne pas, tant que la cause reste en place.
Reconnaître la différence entre un joint réel et un pansement cosmétique, c’est la moitié du métier. L’autre moitié consiste à accepter ce que le joint raconte : deux bâtiments qui vivent leur vie, chacun avec son rythme. Le joint de dilatation n’efface pas cette vérité. Il la rend habitable.

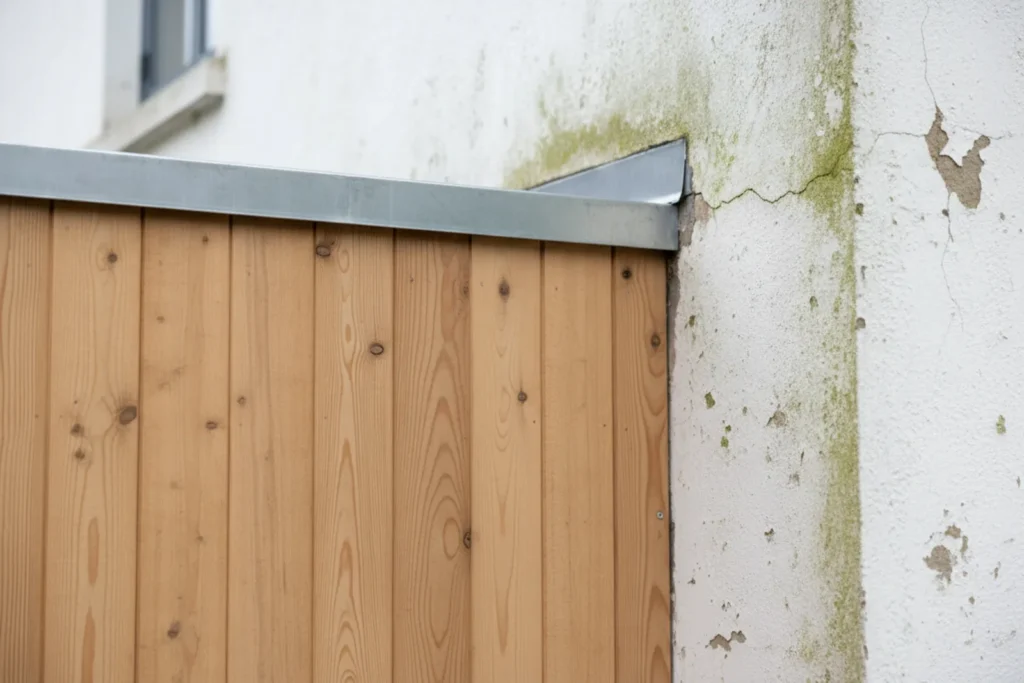

L’eau à l’interface, cause de sinistre la plus courante
L’eau tient le premier rôle. À l’interface entre l’ancien et le neuf, elle provoque la cause de sinistre la plus courante, devant toutes les autres réunies. L’humidité ne pardonne pas au raccord mal conçu. Elle trouve le défaut, elle s’y installe, puis elle s’étend.
La bavette, d’abord. Son rôle : renvoyer l’eau de ruissellement vers l’extérieur, l’écarter de la jonction. Posée contre le mur existant, elle dévie la lame d’eau qui descendrait sinon droit dans la liaison. Sans elle, chaque pluie arrose l’interface. La bavette se conçoit comme un petit toit à l’échelle d’un raccord.
Le solin, ensuite. Le solin reprend l’étanchéité en pied de relevé, là où la protection verticale rencontre la protection horizontale. On le noie dans la maçonnerie ou on le scelle, selon la technique. Sa fonction, toujours la même : empêcher l’eau de remonter par capillarité. L’oublier, c’est offrir un passage à l’humidité dès les premières pluies.
Le relevé d’étanchéité prolonge le travail. Il remonte la protection contre le mur existant, en hauteur. Cette remontée crée une surprotection au niveau du raccord, là où l’eau pourrait sinon s’infiltrer. Le relevé seul ne suffit pas : il s’associe au solin, qui le reçoit. Un système, pas un détail isolé.
La pente d’évacuation complète le dispositif. Elle guide l’eau loin de la jonction, vers l’extérieur du volume. Sans pente, l’eau stagne. L’eau qui stagne cherche toujours un chemin. Elle le trouvera.
L’oubli d’un seul de ces éléments suffit à créer le sinistre. La bavette sans le solin laisse remonter l’humidité par le bas. Le solin sans la pente conduit l’eau à stagner contre le relevé. Le relevé sans la bavette n’empêche pas le ruissellement direct. Chacun a un rôle, et aucun ne remplace l’autre.
Le vent complique encore la donne. Une pluie battante pousse l’eau horizontalement contre la façade, et la projette dans la jonction avec une force qu’une pluie calme n’a pas. L’interface exposée au vent dominant subit une agression bien plus forte que l’interface abritée. Sur un chantier, orienter le soin en conséquence relève du bon sens autant que de la technique.
Prenons le cas de la toiture de l’extension. Quand elle vient mourir contre un mur existant, les eaux convergent vers ce point précis. Tout le ruissellement du versant se concentre sur une ligne, et cette ligne coïncide avec la jonction. Le solin y devient obligatoire, la pente à vérifier avec soin, et l’étanchéité entre extension et maison se joue entièrement à cette naissance. L’extension et l’agrandissement se comprennent souvent par ce point unique : là où deux géométries se rencontrent, l’eau décide.
Le diagnostic sur une maison existante se lit simplement. Des traces d’humidité en pied de cloison, une peinture qui cloque près du raccord, une odeur persistante dans le volume neuf : chacun de ces signes désigne l’interface avant de désigner le reste. On inspecte d’abord la jonction. Le reste vient après.
La reprise d’ouverture dans le mur porteur
Pour relier réellement les deux volumes, on doit souvent percer l’existant. Et percer un mur porteur n’a rien d’anodin. Le mur portait quelque chose avant qu’on y ouvre un passage. Il continuera de porter après. La différence se joue sur le linteau : un élément dimensionné pour reprendre la charge au-dessus de la nouvelle ouverture. Sans lui, tout ce qui se trouvait sur le mur avant reste sans support.
Pendant les travaux, un étaiement soutient le mur porteur. Le temps de l’ouverture, le temps de la pose du linteau, le temps que tout reprenne sa charge. Étayer, ce n’est pas une option de confort. C’est la condition pour travailler sans tout déformer. On retire les étais quand le linteau tient. Pas avant.
La dimension de l’ouverture change tout. Percer une porte ne sollicite pas le mur comme percer une large baie qui supprime presque toute la travée. Plus le passage est large, plus le linteau reprend de charge, plus les appuis de part et d’autre doivent être sains. Ouvrir large sur un mur ancien demande une étude, pas une estimation au jugé sur le chantier.
Quand c’est mal fait, qu’est-ce qu’on voit après coup ? Des fissures en escalier au-dessus de l’ouverture. Elles suivent les joints de maçonnerie, montent en diagonale. Un linteau qui travaille trop se déforme légèrement, et le désordre se propage au raccord, car le mur existant désormais bouge lui aussi. La jonction hérite d’un problème qu’elle n’avait pas. On revient au point de départ : une interface déséquilibrée qui rappelle son instabilité par la fissure.
Le message se lit simplement : percer n’est pas un geste, c’est un calcul. Le linteau se dimensionne. L’étaiement se justifie. Et quand le chantier d’une extension bois croise un mur porteur ancien, ce passage dépend de la qualité de cette reprise d’ouverture. La fissure en escalier ne naît jamais par hasard : elle indique un raccordement qui a négligé le chemin des charges.
Les réseaux qui traversent
L’électricité. L’eau. Le chauffage. La ventilation. Chacun de ces réseaux traverse la jonction à un moment, et chacun devra trouver son chemin de l’existant vers le neuf. La question n’est pas de savoir s’ils traverseront. Ils traverseront. La question porte sur le moment où on prépare ce passage, avant ou après.
Tout ce qui doit se réserver avant : les passages, les fourreaux, les alimentations. Ces éléments se préparent pendant le gros œuvre. On réserve les percements dans les murs, on prévoit les trajets, on laisse à chaque réseau un chemin libre. Réserver en avance coûte peu. Réserver après coûte cher.
Après coup, les reprises en mur fini et les percements tardifs deviennent très coûteux. Percer un mur terminé impose des saignées, des reprises de finition, parfois un désordre sur une étanchéité déjà posée. Le réseau qui traverse mal traversera trop tard. Et l’interface, déjà fragile par nature, prend encore un coup.
Le chauffage illustre bien le problème. Un départ de radiateur ou de plancher chauffant vers l’extension suppose des tubes qui naissent dans l’ancien et meurent dans le neuf. Si la reservation n’existe pas, ces tubes contourneront la jonction par des chemins de traverse, visibles ou noyés à la hâte. La liaison propre se perd. La maintenance future se complique.
La réservation constitue un point de coordination entre gros œuvre et second œuvre. Le raccordement des réseaux se décide pendant que la jonction se construit, pas une fois qu’elle se referme. C’est une question de méthode. Le second œuvre hérite de ce que le gros œuvre lui prépare, et sur ce sujet le gros œuvre décide presque de tout.
Ce qu’il faut exiger sur le devis
Méfiez-vous de la ligne « raccordement » forfaitaire. Elle dit tout sans rien dire. Elle recouvre l’un des points les plus déterminants du projet, et pourtant elle tient en une seule phrase. Exigez le détail du traitement de la jonction. Le devis doit décrire ce que le constructeur fera à l’interface, pas seulement qu’il le fera.
Le premier point à préciser : le joint de dilatation, et son dimensionnement. Quel matériau, quelle largeur, quel type de remplissage. Le joint se dimensionne, il ne s’improvise pas. Sans cette précision, le devis laisse la porte ouverte au mastic de surface, dont on a vu qu’il ne désolidarise rien.
Le deuxième point : le traitement de l’étanchéité à l’interface. La bavette, le solin, le relevé, la pente. Chacun doit apparaître dans le devis, avec son rôle propre. Le devis qui dit « étanchéité soignée » sans en décrire les composants ne garantit rien. Un élément oublié sur le papier sera souvent un élément oublié sur chantier.
Le troisième point : la reprise d’ouverture, si le mur porteur est percé. Le linteau, et l’étaiement prévu pour le travail. Un devis sérieux précise la méthode, qualifie le linteau, annonce l’étaiement. Un devis vague sur ce point déclare que le chantier improvisera. Dimensionner le linteau et étayer le mur porteur ne se laissent pas au hasard. La signature du devis engage ce niveau de précision. Sans lui, le raccordement se joue à l’aveugle.
Questions fréquentes
Une fissure au raccord est-elle grave ?
Il y a deux cas. Une fissure de tassement attendue, fine, stable, qui naît une fois puis ne bouge plus, reste du domaine du normal. Le bâtiment neuf tasse, la jonction le signale, et tout s’arrête. Une fissure active, qui revient après reprise, ou qui s’élargit au fil des saisons, trahit un raccord rigide. Là, le raccord subit le mouvement différentiel au lieu de l’absorber. La gravité se juge à l’évolution. Une fissure qui vit raconte un problème structurel ; une fissure qui s’est arrêtée raconte seulement le tassement.
Faut-il un joint visible ?
Le joint peut se montrer ou se masquer, les deux options se défendent. Un joint assumé, traité proprement, s’intègre souvent bien à l’architecture. Mais le masquer sans le désolidariser ne résout rien. Dissimuler la jonction sous un mastic, c’est refuser le joint réel tout en prétendant le traiter. Le joint masqué reste valable seulement si la désolidarisation existe réellement sous la finition. L’aspect ne fait pas la fonction.
Qui garantit l’interface ?
Le constructeur. Le traitement de la jonction relève de sa responsabilité, dès lors qu’il se charge du raccord. D’où l’importance du détail au devis : tant que le devis reste flou, l’interface se traite au mieux, sans engagement clair. Plus le devis décrit la jonction, plus la responsabilité se précise. Un garant qui n’a rien promis de précis garantit peu. Ce qu’on écrit sur le devis définit ce que le constructeur devra.
Peut-on raccorder sur un mur en pierre ?
Oui, mais avec une réserve. Le mur en pierre ancien possède une maçonnerie souvent hétérogène, des joints parfois fragilisés, une cohésion variable selon les zones. La jonction y impose une étude préalable, et souvent des adaptations du raccordement. Ce cas mérite une attention particulière sur le projet, parce que l’existant en pierre pardonne moins l’improvisation. La pierre n’est pas un obstacle au raccord, elle impose une conscience du support avant toute liaison.
